همه چیز درباره ترکمتر و مولتی پلایر

درباره مولتی پلیر

انواع مولتی پلایر

مولتی پلایر چیست؟

مولتی ابزاریست که برای افزایش میزان گشتاور در هنگام بستن و یا باز کردن پیچ و مهره ها.

مولتی پلایر بیشتر با ترکمتر استفاده میگردد که باعث ایجاد گشتاور دقیق بر روی پیچ و مهره میگردد.

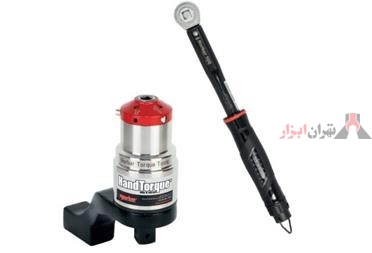

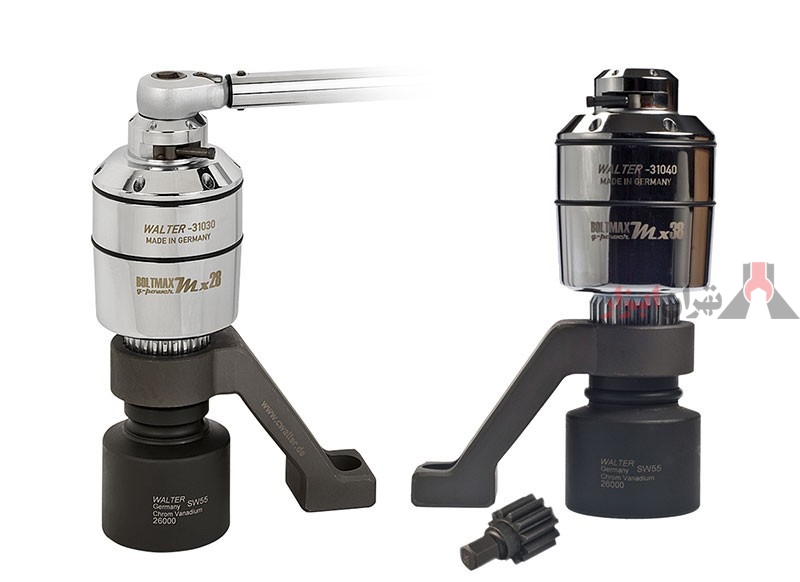

یک مولتی پلایر بهمراه ترکمتر

میتوان بجای استفاده از ترکمتر های خیلی بزرگ با دسته های بلند از مولتی پلایر ها به همراه ترکمتر با گشتاور پایین استفاده کرد. این کار علاوه بر صرفه جویی در فضا باعث ایجاد یک رنج مشخص از گشتاور میشود . مولتی پلایر دستی با مکانیزم ویژه ای که دارد ، از هیچ منبع تغذیه ای استفاده نمیکند. گیربکس مولتی پلایر در ضریب ها و محاسبات مختلف طراحی و ساخته شده است که برمبنای ضریب ترکمتر مناسب انتخاب میگردد.

بعنوان مثال میتوان پیچ ها یا مهره های سازه ی فلزی ای که فضای کافی برای استفاده از آچارهای بادی قدرتمند وجود ندارد ، از دستگاه مولتی پلیر استفاده کرد .

شما میتوانید با استفاده از این دستگاه و مثلا با یک آچار ترکمتر ۲۰ کیلویی ، مهره ای را تا گشتاور ۲۰۰ کیلو سفت کنید .

مدلهای مختلف مولتی پلیر ، با درایو های مختلف طراحی و تولید شده است که شرکت تهران ابزار ، ارائه کننده ی این دستگاهها میباشد .

بدلیل اینکه ، معمولا دستگاه مولتی پلایر را با ترکمتر استفاده میکنند ، در اینجا درباره ی ترکمتر هم صحبت کردیم .

ترکمتر

ترکمتر ، ترکرنج ، گشتاورسنج ، آچار ترکمتر ، بکس ترکمتر ، بکس گشتاور ،آچار ترکرنج ، اینها اسامی هست که در ایران به آچار ترکمتر لقب داده اند .

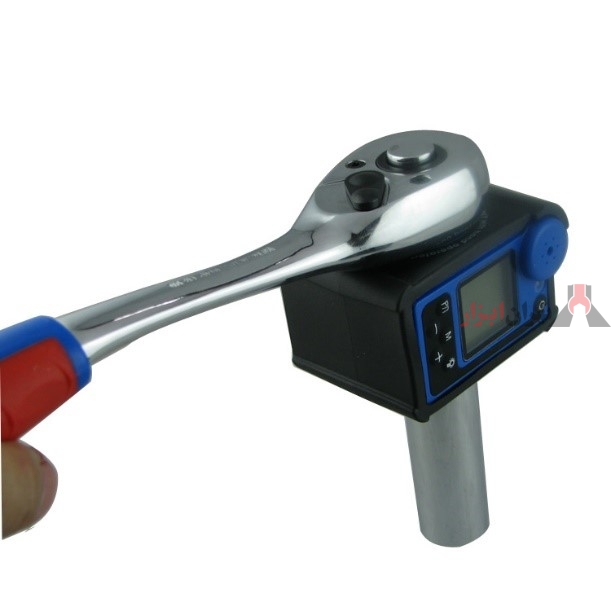

نمونه ای از ترکمتر دیجیتال

آچار ترکمتر یک وسیله برای اندازه گیری و ثبت گشتاور بر روی یک سیستم چرخشی مانند موتور، میل لنگ، گیربکس، انتقال، روتور، یک موتور دوچرخه یا تستر گشتاور میباشد . در تعریفی دیگر ، ترکمتر ابزاری برای اعمال دقیق یک رنج خاص از گشتاور در رابطه با بستن یا باز کردن پیچ و مهره میباشد .

این ابزار تخصصی کار کنترل و اندازه گیری میزان گشتاور اعمال شده ی پیچ و مهره را بعهده دارد

تاریخچه ی مختصری از ترکمتر

آچار ترکمتر ( البته نه به معنای ابزاری که امروزه وجود دارد ) در اوایل قرن ۱۹ میلادی در آمریکا بکار گرفته شد .

پس از آن شرکت کرایسلر ( شرکت خودرو سازی کرایسلر ) برای خطوط تولید و مونتاژ خود این ابزار را طراحی و ثبت اختراع نمود . نهایتا در اواسط قرن ۱۹ ( کمتر از ۳۰ سال بعد ) این ابزار به تولید انبوه رسید . ..

مقیاس اندازه گیری گشتاور در آچار ترکمتر بر اساس فوت پوند ، نیوتن متر یا اینچ بر پوند میباشد .

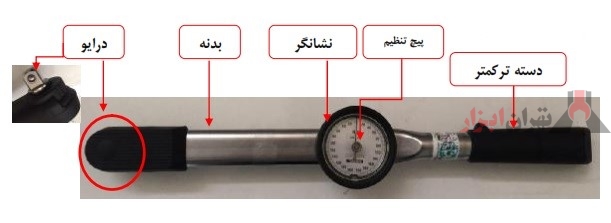

اجزای اصلی یک ترکمتر ساعتی

همچنین این ابزار در سایزهای مختلف و برای کاربری های مختلف با درایوهای ۳/۸ اینچ تا ۱.۵ اینچ طراحی و ساخته شده است .

بدیهی است وجود ابزاری قابل اتکاء برای اندازه گیری دقیق اعمال شده در صنایع مختلف ، بسیار با اهمیت و ضروری است .

به همین جهت آچار ترکمتر بطور معمول هر ۴۵۰۰ باری که از آن استفاده میشود ( پیچ سفت میکند) نیازمند کالیبره شدن میباشد .

طبیعی است در صورت افتادن و ضربه خوردن شدید آچار ، میبایست نسبت به کالیبره بودن آن اطمینان حاصل کرد .

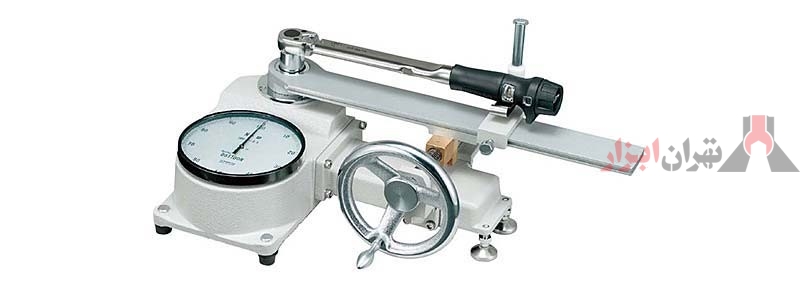

ابزاری برای کالیبره کردن ترکمتر

اعداد و ارقام مختلفی ( بنا بر رنج آچار ) بر روی این ابزار وجود دارد که بر اساس دفترچه ی راهنما و همچنین اسناد فنی پروژه ای که داریم ، میبایست آنرا تنظیم کنیم

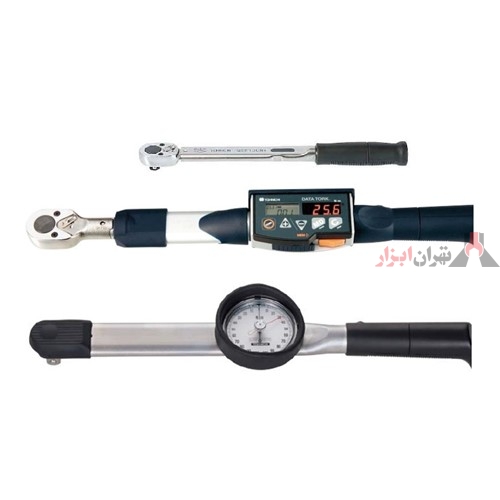

انواع مختلف ترکمتر

آچار ترکمتر مدل های مختلفی مثل ترکمتر تقه ای ، ترکمتر دیجیتال ، ترکمتر ساعتی یا ترکمتر عقربه ای ، ترکمتر کمر شکن را دارا میباشد .

شرکت تهران ابزار ، آماده ارائه مشاوره در خصوص چگونگی انتخاب ترکمتر برای صنعتگران محترم میباشد .

انواع مختلف آچار ترکمتر ساعتی ( عقربه ای )

انواع مختلف ترکمترهای سره آچار خور

انواع آچار ترکمتر تقه ای ( ترکمتر مکانیکی )

انواع آچار ترکمتر دیجیتال

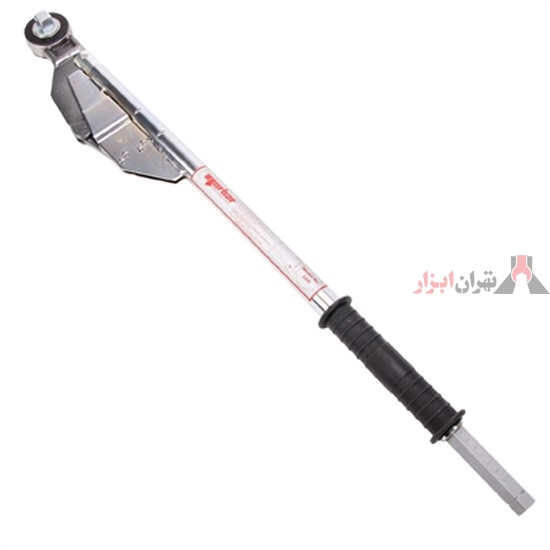

ترکمتر کمر شکن

انواع آچار ترکمتر بدون شاخص ( مخصوص خطوط تولید )

تنظیم کردن این نوع از ترکمترها توسط بخش مهندسی کارخانجات و خطوط تولید میباشد تا کاربر امکان تغییر رنج گشتاور آچار را نداشته باشد و معمولا امکان اتصال آن از طریق کابل دیتا به اتاق نظارت وجود دارد تا عملکرد دقیق کاربر ثبت و ضبط گردد .

انواع ترکمتر اسلیپری ( خلاص کن )

انواع ترکمتر کمرشکن ( ترکمتر تاشو )

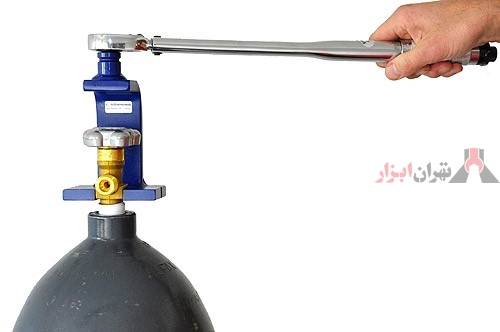

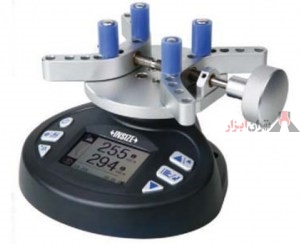

انواع ترکمترهای مخصوص با کاربری های خاص : مثل ترکمتر مخصوص درب قوطی ، ترکمتر مخصوص درب بطری و…

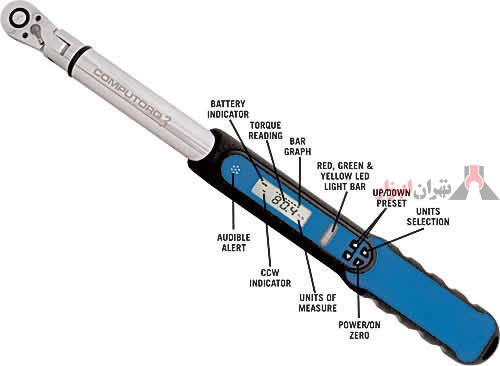

اجزای اصلی ترکمتر دیجیتال

آچار ترکمتر برای خطوط تولید ، خطوط مونتاژ ، کارخانجات ، پروژ های نصب دستگاهها و ماشین آلات ف اجرای سازه فلزی پیچ و مهره ای و از طرف دیگر برای کارهای ظریف و کوچک مثل بستن پیچ سیلندر خودرو ، بستن و تنظیمات ساعت ، دستگاههای اندازه گیری و مثل این ، استفاده میشود .

شرکتهای معتبری در جهان طراحی و تولید انواع آچارهای ترکمتر را در دستور کار خود دارند .

تولیدکنندگان ترکمتر در جهان

شرکت نوربار انگلیس ، شرکت بریتول انگلیس ، شرکت اسناپ آن آمریکا ، شرکت جتکو آمریکا ، شرکت اشتایویل آلمان ، شرکت سی دی آی آمریکا ، شرکت سالتوس آلمان ، شرکت ترک لیدر انگلیس ، شرکت گدور آلمان .

همچنین میتوان از برخی برندهای چینی تایوانی ای که امتحان خود را در ترکمترهای تولیدی خود پس داده اند نام برد . آچار ترکمتر کوبالت ، آچار ترکمتر لیکوتا ، آچار ترکمتر ای کرافت ، آچار ترکمتر فورس
