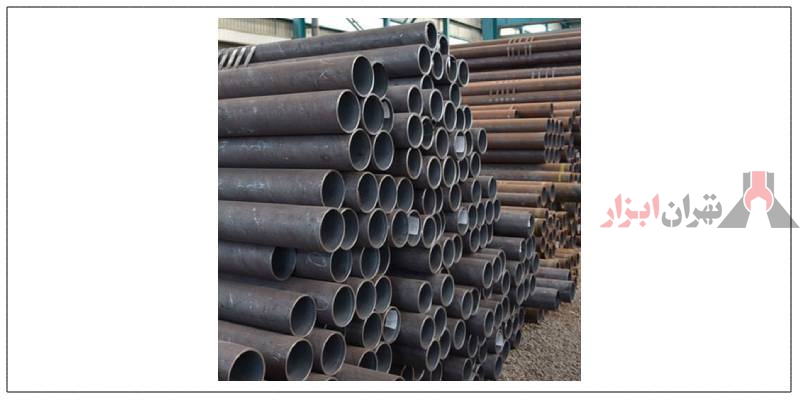

لوله آتشخوار چیست:
لوله آتشخوار یک نوع لوله فولادی است و جزو لوله های بدون درز به حساب می آید. این لولهها مقاومت بالایی در برابر فشار و حرارت دارند. همین امر سبب شده تا در صنایع مختلف که نیاز بهاستفاده از دما و فشار بالا میباشد، کاربرد داشته باشند. حداکثر میزان دمایی که لولههای آتشخوار میتوانند تحمل کنند به ۶۰۰ درجه سانتیگراد میرسد و همچنین حداکثر فشار قابل تحمل برای این لولههای ۸۰ اتمسفر میباشد.
کاربرد لوله آتشخوار:
لوله های آتشخوار کاربردهای فراوانی در صنایع مختلف که سر و کارشان با گرما و حرارت بالا است دارند. نمونه ای از کاربردهای این نوع لوله را در ادامه بررسی می کنیم:
- استفاده از لولهآتشخوار در صنایع شیمیایی
- از لولهآتشخوار بدون درز در نیروگاه های هسته ای
- در صنایع نفت و گاز
- از لولهآتشخوار سرد کشیده شده و با مقاومت بالا برای تحقیقات دانشگاهی
- از لولهآتشخوار پرکربن و با سختی بالا در صنعت دفاع و توسعه برای تولید انواع اسلحه
- در صنایع کاغذ سازی
- از لولهآتشخوار با فشار خیلی بالا در صنایع پتروشیمی، کشتی سازی و نفت و گاز
- در انواع مبدل های حرارتی
- در دیگ های بخار با فشار کم و متوسط
- در موتورهای دیزل و صنایع ساختمانی
- در خط لوله حمل و نقل مایعات و گازهای با فشار و حرارت بالا
- در فرآیندهای لوله کشی پردازشی و ایستگاه های فشرده سازی
آزمایش و بررسی لوله های آتشخوار:
پیش از استفاده از لولههای آتشخوار، باید از لحاظ کیفی مورد بررسی قرار گیرند. اطمینان از دوام حرارتی، داشتن ضخامت مناسب، مقاومت به ضربه و دیگر ویژگیهای مکانیکی الزامی است. بنابراین ویژگیهای لولههای آتشخوار باید با استفاده از آزمونهای زیر بررسی شود:
- تست کشش، ضربه و خمش
- انجام آزمایشات دوام سنجی و عملیات حرارتی
- تست فشار خارجی
- تست نشتی
- تست فشار
- تست های غیر مخرب
- تست هیدرواستاتیک
- آزمایشات آندوسکوپی
- تستهای اندازهگیری ضخامت
- تست کشش گرم
فاکتورهای موثر در قیمت لوله آتشخوار:
فاکتور های مهمی در قیمت لوله آتشخوار موثر هستند. برخی از این فاکتور ها عبارتند از:
-
سایز و اندازه لوله آتشخوار:
لولهآتشخوار در سایزهای مختلفی تولید میشوند. ضخامت، طول و قطر هر سایز این لولهها، اندازه مشخصی دارد. سایز اینلوله از فاکتورهای موثر در قیمت آن است. در واقع لولههای با قطر، ضخامت و طول متفاوت، دارای قیمتهای متفاوتی هستند.
-
کیفیت لوله آتشخوار:
از مهمترین فاکتورهای موثر در قیمت هر محصولی، کیفیت آن است. در مورد لولهآتشخوار هم این قانون پابرجاست. هرچقدر کیفیت لوله تولیدی بالاتر باشد، یعنی خواص مطلوبتری داشته باشد و بر اساس استانداردهای موجود، ساخته شده باشد، قیمت بالاتری هم خواهد داشت.
-
برند لوله آتشخوار:
از دیگر فاکتورهایی که در تعیین قیمت لوله آتشخوار تاثیر دارد، برند یا شرکت سازنده تولیدی است. هرچقدر برند لوله معتبرتر باشد، قیمت بالاتری هم خواهد داشت. درواقع برندهای معتبر، عرضه کننده لولههای باکیفیتتری هستند.
-
درزهای لوله آتشخوار:
یکی از ویژگیهای مطلوب در لولهآتشخوار، بدون درز بودن آن است. هرچقدر درزهای لولهآتشخوار کمتر باشد، آن لوله خواص مطلوبتری را عرضه خواهد کرد. زیرا درزها نقاط ضعف لولههای مقاوم به حرارت و فشار آتشخوار هستند. هرچه میزان درز لوله کمتر باشد، لولهآتشخوار قیمت بالاتری خواهد داشت. این قیمت بالا با درز کمتر به دلیل فرایند تولید مشکلتر آنها است.
استاندارد های لوله آتشخوار:
لولهآتشخوار با استانداردهای متفاوتی که هر یک از آنها دارای ویژگی خاصی هستند، تولید می شود و هم اکنون قصد داریم تا این استانداردها را بررسی کنیم:
-
لوله آتشخوار ASME SA192:
این لوله آتشخوار دارای محتوای حدود ۱۸/۰ الی ۲/۰ درصد کربن است و لوله هایی با این استاندارد می توانند تا ۲۷ بار فشار اتمسفری و ۵۵۰ درجه سانتی گراد حرارت را تحمل کنند.
-
لوله آتشخوارSt35.8:
لوله آتشخواری که با این استاندارد تولید می شود، ترکیبی از ۰.۵۵ الی ۰.۷ درصد منگنز و ۰.۱۷ الی ۰.۱۹ درصد کربن را دارا است. حداکثر فشار قابل تحمل این در این استاندارد، ۲۵ بار و حداکثر حرارت نیز حدود ۵۸۵ درجه سانتی گراد تخمین زده شده است.
-
لوله آتشخوار ASTM boiler tube A179:
لوله های بویلر دارای کمترین میزان کربن در آلیاژ خود، یعنی ۱۶ الی ۰.۱۸ درصد هستند و تحمل ۱۵ بار فشار و ۵۳۰ درجه سانتیگراد حرارت غیرمستقیم را دارند.
-
لوله آتشخوار St45.8:
آلیاژ این استاندارد از لوله های آتشخوار دارای حدود ۲/۰ درصد کربن و ۵۵ الی ۰.۶۵ درصد منگنز است و می تواند فشاری معادل با ۳۰ بار و حرارت غیر مستقیمی تا ۵۳۵ درجه را تحمل کند.
