فلومتر الکترومغناطیسی چیست؟
فلومتر الکترومگنتیک یا فلومتر مغناطیسی به دستگاهی گفته می شود که به وسیله اندازه گیری تغییرات شار مغناطیسی در اثر سرعت سیال جاری قادرند مقدار فلو را با دقت قابل قبولی اندازه گیری نمایند. درواقع از طریق ایجاد شار مغناطیسی در سیال عبوری از فلومتر و اندازه گیری آن می توان به یک فلومتر الکترومغناطیسی یک فلو متر الکترو مغناطیسی ساخت.
مکانیزم فلومتر مغناطیسی به گونه ای است که باید آب یا سیال عبوری خواص الکتریکی و رسانائی تا اندازه ای داشته باشد. زیرا در غیر این صورت اندازه گیری با اخلال مواجه می شود و باید از فلومتر هایی با مکانیزم های متفاوت مثل فلومتر ورتکس یا فلومتر توربینی استفاده کرد.
مثلا از فلومتر مغناطیسی به منظور اندازه گیری فلوی آب دمینرال یا مقطر نمی توان استفاده کرد. فلومتر های الکترومغناطیسی معمولا در دما های حداکثر ۸۰ درجه کار می کنند و با توجه به لاینر داخل فلومتر در کاربرد های مختلف لاینر از جنس تفلون یا هارد رابر
کاربرد های فلومتر مغناطیسی:
- از این محصول در صنایع فلزی، معدنی استفاده می شود.
- فلومتر الکترو مغناطییسی در صنایع غذایی، آب معدنی، شیر، ماست، دوغ، ملاس، شیره چغندر و … استفاده های بسیاری دارد.
- صنایع دارویی از دیگر کاربرد های این دستگاه هستند
- صنایع آبیاری کشاورزی یکی از مهم ترین کاربرد های این فلومتر ها به حساب می آیند.
- از فلومتر الکترو مگنتیک در تاسیسات آب فاضلاب،خروجی سد ها، چاه ها، ایستگاه های پمپاژ، خطوط آبرسانی شهری و روستایی همچنین اندازه گیری آب خام، شرب یا تصفیه شده، هرزآب، فاضلاب و… استفاده می شود.
- این محصول برای به کارگیری در صنایع شیمیایی، اسید ها، سود های سوزآور، سرشین، چسب و … مناسب می باشد.
- از این دستگاه در صنایع دریایی نیز بهره برداری می شوذ.
- صنایع کاغذ و خمیرکاغذ یکی دیگر از از استفاده های این دستگاه می باشد.
- فلومتر های الکترو مغناطیسی در صنایع شبکه لوله های آب و مدیریت نشست آب فواید بسیاری دارند.
- از کاربرد های این محصول همچنین می توان به صنایع اندازه گیری، خرید و فروش آب نیز اشاره نمود.
انتخاب فلومتر الکترومغناطیسی:
سؤالات مهمی که قبل از انتخاب فلومتر مغناطیسی باید به آن ها توجه نمایید عبارتند از:
- آیا سیال رسانا است یا پایه آب است؟
- آیا سیال یا دوغاب ساینده است؟
- اندازه‌گیری به نمایش اطلاعات از راه دور نیاز دارید؟
- به خروجی آنالوگ نیاز دارید؟
- حداقل و حداکثر سرعت جریان برای فلومتر چقدر است؟
- حداقل و حداکثر فشار فرآیند چیست؟
- حداقل و حداکثر دمای فرایند چیست؟
- آیا مایع از نظر شیمیایی با قطعات در تماس با سیال در فلومتر سازگار است؟
- ابعاد لوله چقدر است؟
- لوله همیشه پر است؟
شیوه کار فلومتر مغناطیسی:

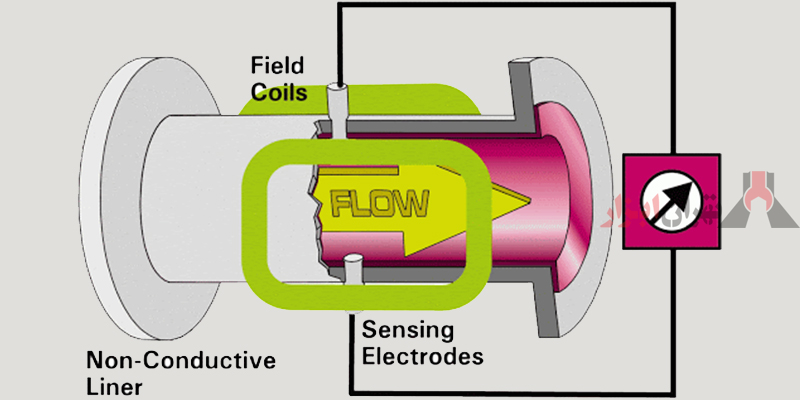

همانطور که گفته شد، فلومتر های مغناطیسی، تجهیزات اندازه گیری دبی (جریان) سیالات می باشند که به منظور سنجش فلو سیالات با هدایت الکتیریکی بیش از ۵ میکرو زیمنس استفاده می شوند. این فلومتر ها بر مبنای قانون فارادی کار می کنند؛ به این شکل که با برقرار نمودن یک سیم پیچ، یک میدان مغناطیسی در اطراف آن ایجاد می شود، با عبور یک رسانا از بین این میدان، جریانی در حد میلی ولت ایجاد می گردد. شدت این جریان متناسب با سرعت مایع رسانا می باشد که در نتیجه گیری با اندازه گیری این جریان مقدار دبی سیال عبوری از درون فلومتر بدست می آید.
جنس داخلی فلومتر های مغناطیسی متنوع می باشد که معمولا از تفلون سفید، پلی اورتان و … ساخته شده و دارای تحمل دما، فشار، سائیدگی، خورندگی های و … متفاوتی می باشند که با توجه به سیال عبوری تعیین می شود.
مزایای استفاده از فلومتر های الکترومغناطیسی:
- خطای کم
- عدم وجود قطعه مکانیکی در مسیر جریان سیال
- نبود افت فشار
معایب فلومتر مغناطیسی:
- عدم تحمل دمای خیلی بالا
- عدم سنجش سیالات غیر هادی
- عدم تحمل فشار های خیلی بالا

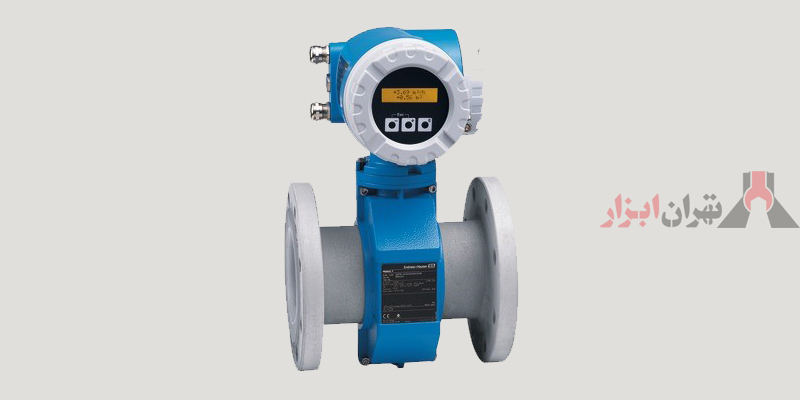

اجزاء فلومتر الکترومغناطیسی:
فلومتر در حالت کلی به ۲ قسمت قابل تقسیم می باشد:
۱-سنسور:
سنسور در مسیر لوله قرار می گیرد و سیال از داخل آن عبور می نماید. جنس داخلی سنسور که در تماس با سیال می باشد برای سیال های مختلف متفاوت خواهد بود و به آن لاینر می گویند. داخل سنسور بسته به نوع فلومتر تعداد ۲، ۳ و یا ۴ عدد الکترود به کار می رود که وظیفه آن ها اندازه گیری ولتاژ ایجاد شده در سیال می باشد.
۲-ترنسمیتر:
ترنسمیتر ۳ وظیفه اصلی دارد و بر روی سنسور نصب می شود، درصورت نیاز می توان آن را در محلی دور تر از سنسور نیز نصب نمود. وظیفه اول، تامین برق مورد نیاز سنسور، جهت فعال نمودن سیم پیچ های داخل آن برای ایجاد میدان مغناطیسی است. وظیفه دوم اندازه گیری ولتاژ بدست آمده از الکترود های موجود در سنسور می باشد. وظیفه سوم محاسبه حجم سیال عبوری از سنسور (بر اساس ولتاژ بدست آمده) و نمایش آن روی صفحه LCD است.
