ترنسدیوسر چیست؟

ترانسدیوسر به دستگاهی گفته می شود که در آن یک کمیت فیزیکی یا انرژی مانند شیمیایی، مکانیکی، دمایی، الکتریکی، الکترومغناطیسی و… به یک کمیت استاندارد الکتریکی ولتاژی (عمدتاً) تبدیل می‌شود و به دلیل این که این کمیت از نوع ولتاژی و میلی ولتاژ می‌ باشد تنها جهت مسافت‌ های کوتاه امکان استفاده دارد.

مثلا در صورتی که یک سنسور دما را به یک ترنسدیوسر متصل نماییم، سنسور، دما را اندازه گرفته و به مبدل تحویل می‌ دهد، سپس مبدل آن را به یک سیگنال الکتریکی استاندارد و قابل ارسال تبدیل می‌ نماید؛ لذا همواره خروجی آن، سیگنال الکتریکی ولتاژی بوده که در سمت دیگر، می‌ توان در یکی از تجهیزات مهم در سیستم‌ های برق و اتوماسیون صنعتی مانند نمایشگر ها، HMI، کنترلر ها، سیستم‌ های PLC و اسکادا SCADA از آن استفاده نمود.

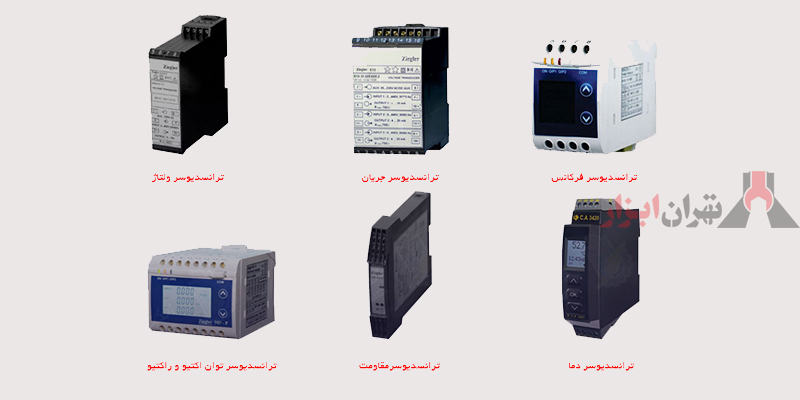

انواع ترانسدیوسر ها:

• ترانسدیوسر مقاومت:

ترانسدیوسر مقاومت ابزاری است که به منظور تبدیل جا به جایی خطی یا زاویه ای یک سیگنال الکتریکی استفاده می شود. گفتنی است که در شیوه های مکانیکی این امکان وجود دارد که نیرو و فشار به جا به جایی تبدیل شوند؛ لذا این وسیله در اندازه گیری های نیرو و فشار مفید است و همان طورکه می دانیم ولتاژ خروجی ترانسدیوسر مقاومت همواره DC می باشد.

• ترانسدیوسر فرکانس:

این ابزار به منظور گرفتن ورودی پالس شامل کنتاکت مکانیکی بهره برداری می شود. خروجی این ترانسدیوسر ها نیز می تواند بنا بر انتخاب مشتری از خروجی های گسسته تا خروجی RS232 و یا خروجی آنالوگ باشند؛ همچنین این امکان وجود دارد که این ترانس را در کنار فلومتر هایی که دارای خروجی پالس هستند استفاده کرد و مقدار واقعی فلو را بر اساس تعداد پالس بر حسب خروجی آنالوگ برای کنترلر های PLC و یا نشان دهنده های ارسال کرد.

• ترانسدیوسر های توان اکتیو و راکتیو:

این ترانس در بیشتر موارد مدیریت انرژی و بهینه کردن سیستم توزیع برق نیاز به مبدل هایی خواهد داشت که بتواند فاکتور هایی نظیر مقاومت ظاهری و حقیقی ولتاژ و جریان متناوب، توان اکتیو و رآکتیور، فاکتور توان، تغییرات فرکانس جریان متناوب، توان ظاهری، انرژی اکتیو یا راکتیو، توان ظاهری، زاویه فاز و ضریب توان در سیستم های تک فاز ویا سه فاز با بار متعادل و یا نا متعادل، به بار متناسب مستقل از سیگنال جریان و یا ولتاژ DC خروجی و … را اندازه گیری کرده و انتقال دهد. ترانسدیور های توان راه حلی برای ازبین بردن این مشکلات می باشند.

• ترانسدیوسر ولتاژ:

این ترانس وظیفه دارد که که ولتاژ بالاتر و یا پایین تر از حد نرمال را شناسایی کرده و از داغ شدن بیش از حد موتور جلوگیری نماید. کاربرد این محصول معمولا در مخابرات و همچنین منابع قدرت dc می باشد. همانطور که گفته شد ترانسدیوسر ها دارای اندازه های مختلفی می باشند و بسته به اندازه ای که دارند، در سیستم ها و کامپیوتر ها مورد استفاده قرار می گیرند. کار ترانسدیوسر ولتاژ به این گونه می باشد که دامنه ولتاژ را اندازه گیری می کند واین دامنه را دریک سطح معین نگه می دارد؛ این کار باعث می شود که از آسیب رسیدن به دستگاه ها وسیستم ها جلوگیری شود

• ترانسدیوسر دما:

استفاده این ابزار در اماکنی است که سنسور های دما نظیر ترموکوپل و تبدیل آن به سیگنال های استاندارد مورد نظر، مثل ۴تا ۲۰ میلی آمپر یا ۰ تا ۱۰ ولت به کار برده می شوند. این ترانس قابلیت تنظیم و کالیبره کردن دقیق به وسیله پتانسیومتر های مختلف را به عهده دارد. به وسیله این ترانس ها می توان سیگنال ورودی دما را به سیگنال جریان تبدیل کرد و همچنین آن را به مناطق دورتر ارسال کرد.

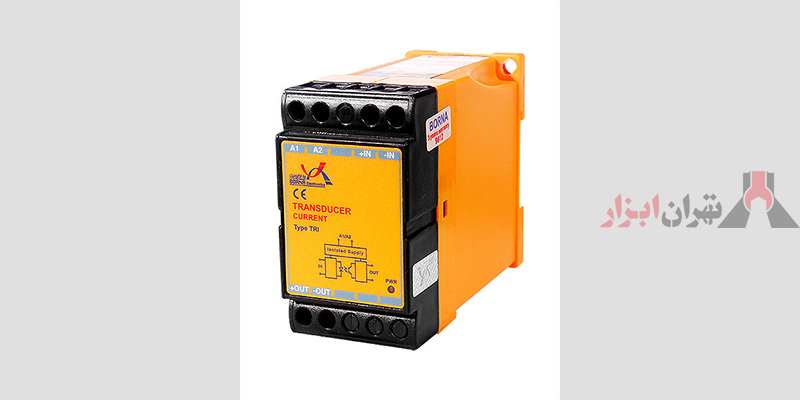

• ترانسدیوسر جریان:

این ترانس در صنایع کاربرد زیادی دارد. تابلو های کنترل بدون این ترانس از امنیت کم و آسیب پذیری بالایی برخوردار هستند. این ترانس معمولا در مدل های دو سیمه یا چهار سیمه ساخته می شود و با تغذیه مورد نظر ما و در رنج میلی ولت و میلی آمپر یا ولت موجود می باشد.

تفاوت ترانسمیتر و ترانسدیوسر:

در زمان گذشته ترانسدیوسر تنها به صورت ولتاژی، طراحی تولید و استفاده می‌ شد و همین موضوع موجب آن گشته بود که از این ابزار تنها برای مسافت های کوتاه بهره برداری شود؛ اما در حال حاضر ترانسدیوسر های جریانی ساحته شده اند که امکان بهره‌ برداری برای مسافت‌ های طولانی‌ تر را فراهم نموده اند.

با توجه به موارد ذکر شده تفاوت این دو ابزار را می توان در امکان تقویت سازی سیگنال نهایی شناسایی کرد؛ به طوری که در ترانسمیتر، پس از تبدیل کمیت فیزیکی به الکتریکی استاندارد، آن را تقویت کرده و برای تجهیزاتی که در فاصله دور تر نصب شده‌ اند به شکلی مطمئن انتقال می‌ دهد، اما دیگر ترانسدیوسر صرفاً کمیت فیزیکی اندازه‌گیری شده را به سیگنال الکتریکی استاندارد تبدیل می‌نماید.
